探地雷达数据三维可视化在探测、检测中的应用

探地雷达地下空间勘查数据进行地下空间三维可视化，实现地下空间岩土层异常区域三维可视化，使地下空间中的疏松区域、不密实区域、脱空区域更为直观，为地下病害检测、塌陷灾害预防与治理提供更为精细的物探勘查数据。

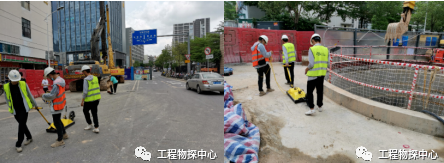

1、城市防洪排涝输水顶管线路市政道路段岩土层疏松、土洞、不密实区域探地雷达勘查

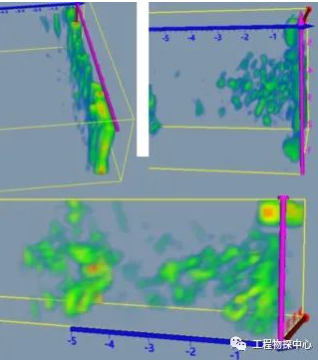

地下空间疏松区域、不密实区域地质雷达数据三维可视化

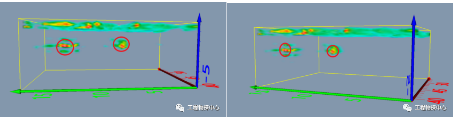

2、地下废弃排水管道地质雷达数据三维可视化

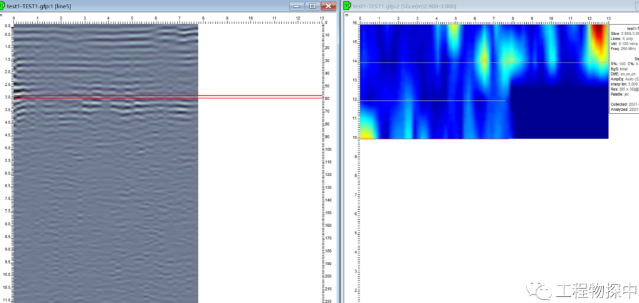

3、探地雷达数据网格化

探地雷达数据深度切片

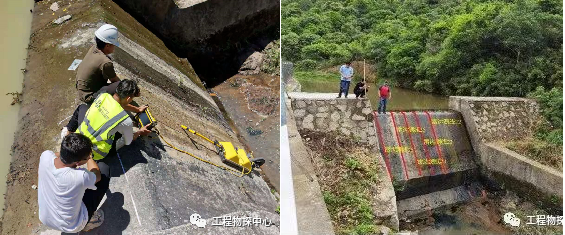

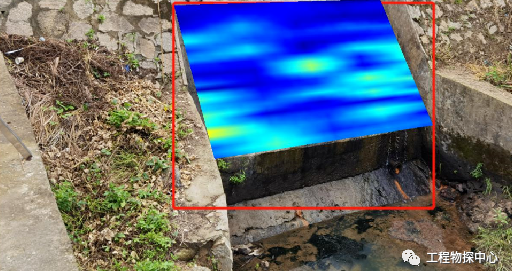

4、河道溢流坝体探地雷达探测数据三维可视化

不同深度切片显示坝体内部空洞、不密实区域、渗水通道分布区域

二维测线网格化处理，形成三维数据体，进行三维成像、深度切片显示坝体内部空间中不密实区域形态、与分布范围

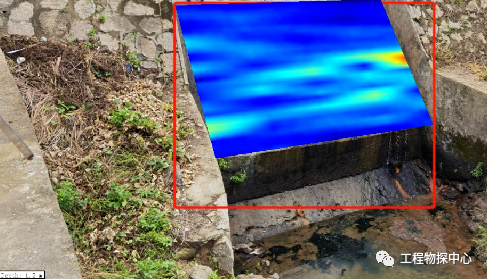

深度切片：深度间隔0.1m 深度切片

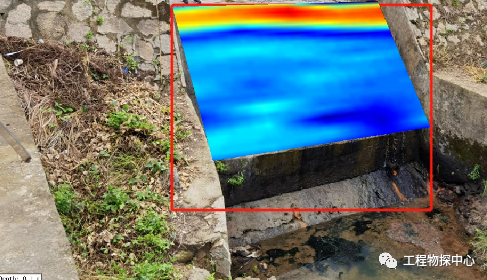

0.1m深度切片

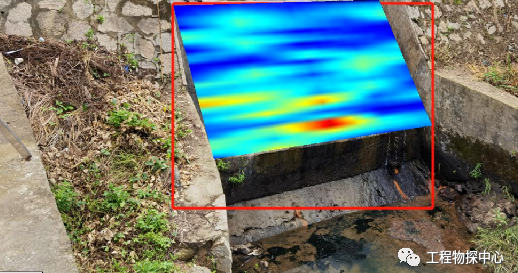

0.6m深度切片

0.9m深度切片

1.2m深度切片

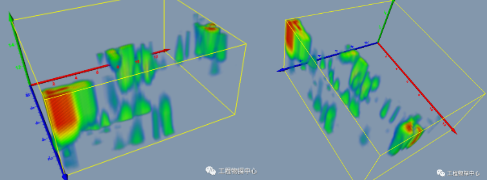

坝体内部空洞、不密实区域三维立体成像：

打钻验证：地质钻探发现坝体内部空洞发育、疏松、钻进过程中掉钻、漏水，坝体空洞疏松区域基本无混凝土充填，验证了探地雷达检测坝体内部空洞疏松区域发育较多，坝体存在渗水、漏水问题，坝体完整性较差。
