国内首创的水体监测(雷达测流)产品——上海航征

上海航征仪器设备有限公司将于2021年10月13-15日亮相第八届中国国际管网展览会暨中国国际城市规划协会地下管线专业委员会2021年年会现场,展位号:6E15,诚邀您的莅临指导!

公司简介

航征科技秉承“创新、诚信、合作、共赢”的价值观,以“感知世界律动,服务美好生活”为使命,立志成为全球领先的智能传感解决方案供应商。作为国内领先的具有自主知识产权的毫米波雷达产品制造和解决方案提供商,公司在上海、无锡分别设有市场运营和研发测试中心。

公司拥有完整的技术研发体系和多学科交叉的科研队伍,其中硕博比例30%以上,拥有多项专利和软件著作权,与清华大学、国防科技大学、上海交通大学、北京航空航天大学等知名院校有长期密切的产学研用战略合作关系,并聘请多位业内专家作为公司的技术指导与研发后盾。

公司创新求变、大胆突破,以新方法解决新问题,以新思路谋求新发展,以新眼光把握新机遇。作为国内首创的水体监测(雷达测流)、隐蔽物探测(毫米波成像仪)、地下空间探测(探地雷达)等系列产品,已广泛应用于水文、水利、城市排水、环境保护、安防、军工、能源等行业。

产品介绍

1、HZ-SVR-24Q-PL雷达流量计能够连续测量河流及明渠的水流流量,结合雷达流速仪及雷达水位计,采用非接触方式测量获得表面流速及水位高度。对于规则的渠道断面,运用常规数学公式计算得到流量结果。对于不规则河道断面,运用描点法和微积分计算得到流量结果。非接触的测量方式,不受沉积物、水草等杂物影响,降低维护成本,增加可靠性。

2、HZ-SVR-24QP-R排水雷达流量计,智慧城市、智慧排水、排水管理等项目关键要实现智慧感知、智慧管理等目标,帮助业主快速提高关于排水管网的日常运营、精细化管理等方面能力。航征为排水管网信息化建设添砖加瓦,推出新一代非接触式雷达流量监测系统,可用于生活污水、合流污水、雨水管网及入河排口等恶劣环境下进行流速、水位和流量的监测。采用非接触式测量方式,可有效减少污水中淤泥、油污和漂浮物等对传感器覆盖的影响,大大降低了施工和维护成本。实时监测数据,通过RTU终端无线远程传输至数据服务中心。

3、HZ-SVR-24V-200雷达流速仪是一款非接触式雷达流速测量设备,可有效监测各种渠道、天然河道的水流表面流速。该产品易安装维护,操作简单。广泛适用于水文、防汛排涝、环保排污监测等领域,实现 7x24 小时在线监测。

4、HZ-SVR-35VH手持电波流速仪可广泛应用于野外巡测、防洪防涝、污水监测等领域。其体积小、自动化程度高,尤其适用于汛期和突发状况下的监测。HZ-SVR系列手持式流速仪是自主研发和生产的非接触式测量设备,运用Ka波段(35GHz)微波,对软硬件及算法做了专门优化和设定,确保设备在野外复杂环境条件下能稳定工作。

5、HZ-RLS系列雷达水位计是一款非接触式水位计,采用平面微带阵列天线设计,体积小巧,结构紧凑。产品基于调频连续波(FMCW)雷达测距原理,最大扫频范围24-26GHz,精度高、功耗低、抗干扰能力强,智能水位跟踪识别算法保证水位监测数据稳定可靠。可广泛适用于水位测站、季节性河流、山洪预警、蓄水池、污水管网等水位监测。

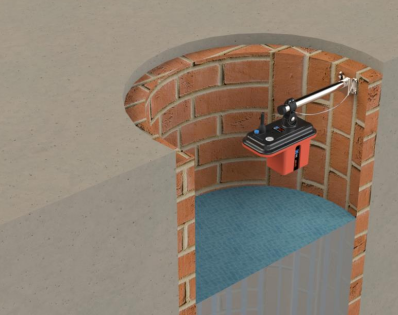

HZ-RLS-122L-Pi排水雷达水位一体机采用122GHz频段雷达及透镜天线对井内水位进行测量。该产品采用调频连续波(FMCW)方式,高精度、低功耗、波束角小、抗干扰能力强。广泛应用于污水管网、雨水管网、入河排口、蓄水池、河道、湖泊等地进行水位监测。该款水位计将远程遥测终端RTU和一次性锂亚电池有效集成为一体机的结构形式,结构紧凑、模块化设计,提高了设备的性能和稳定性。

城市排水管网水位流量监测

方案构成:

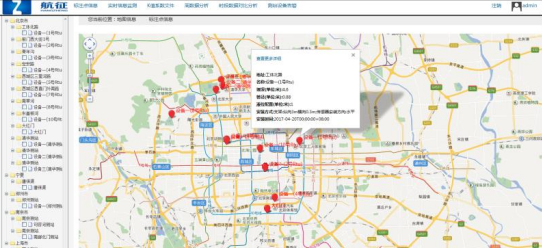

非接触雷达排水管网水位、流量监测系统,重点监测城市污水排水管网内污水的流速、流向、水位及流量信息,并通过无线通讯方式将监测数据实时发送到数据管理平台。

系统由雷达水位计、雷达流量计、无线通讯设备(RTU)和一次性锂电池、安装支架等组成。雷达水位、流量监测站主要负责数据采集与传输。
系统结构:
雷达流量监测站工作时主要有满管和非满管两种工作状态,两种工况下的工作模式如下:

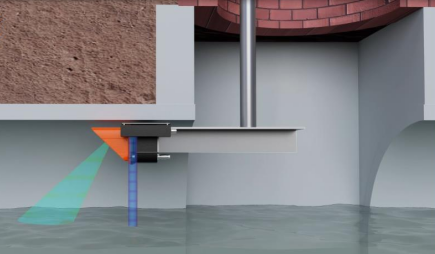

1、排水管道处于非满管状态时,雷达流量计工作,实时监测污水管道内部的流速、流向、水位和流量数据;
2、排水管道处于满管状态时,雷达流量计处于淹没状态,停止工作,雷达水位计开始工作,实时监测预警窖井内的水位数据。
实现功能:
1、监测城市排水管道内的水位、流速及流量信息
2、当水位越过某一规定数值之后即进行报警
3、实时掌握管网总体运行状况
4、全面的数据信息,改变粗略判断的管理方式
方案优势:
1、与清华大学合作开发三维计算模型(CFD),网格化计算缎面流速分布,大大提升数据准确性
2、雷达非接触测量,避免与污水接触,提高设备可靠性
3、无需人工清洗,减少人力成本
4、可拆卸安装方式,快速部署
5、一体化集成设计,降低功耗,易于维护
