品质管理 | 紫外光固化施工过程中外膜的防护

在紫外光固化修复过程中

施工单位往往会遇到以下这类问题
内衬材料外膜破损!

造成外膜破损的原因是什么?
外膜破损对于施工会有何影响?
施工过程中又该如何避免这类问题的发生?
本期
小编带着大家重点来了解一下紫外光内衬材料的外膜

内衬结构

以上是英普瑞格内衬软管的结构示意图,从外往里依次是外膜 ,玻纤和树脂复合层,内膜。


01

外膜的作用及特性

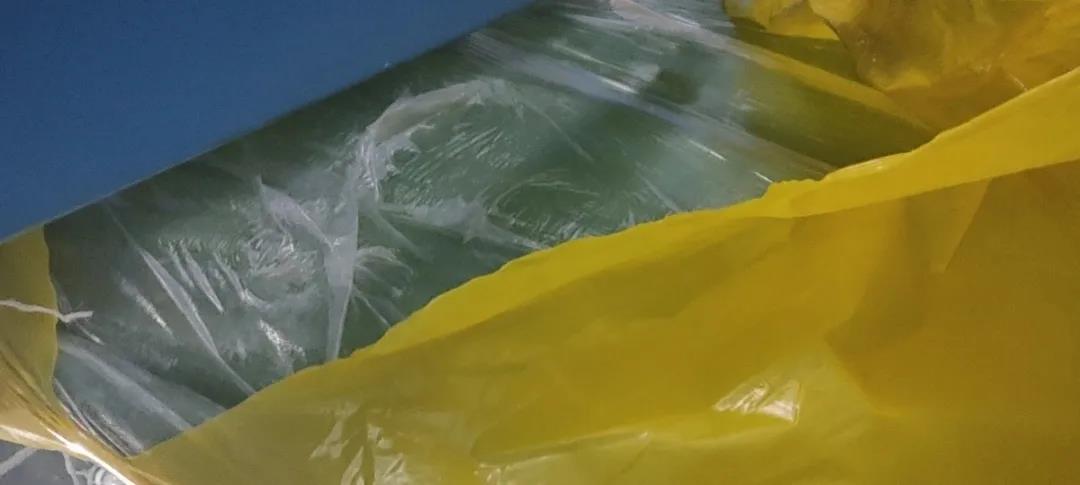

英普瑞格内衬材料的外膜是一种黄色的高分子聚合物薄膜,它的作用主要有:

  隔绝紫外线,防止材料从工厂运到施工场地过程中受到外部的紫外光固化;

  包覆材料,防止树脂流出。


02

外膜破损后的影响


外膜划破后,主要会产生以下两个影响因素:
‼ 水。在施工过程中,管道内的水通过外膜划破处渗入树脂和玻纤层,树脂遇水后会影响其化学成分,导致固化后渗水的材料部分出现泛白情况,从而影响固化效果,材料固化不充分即无法达到材料预期设计的强度。
‼ 光。没有了外膜的防护,即使是自然光也很容易使树脂固化,致使后续的施工无法正常进行。


03

外膜的防护


       外膜,是在施工过程中接触最多的膜,也是最需要保护的膜之一。施工时,需将内衬材料拖拽进入待修复管道内部。由于施工现场情况错综复杂,为了有效地保护外膜,可以采用以下这些防护措施:

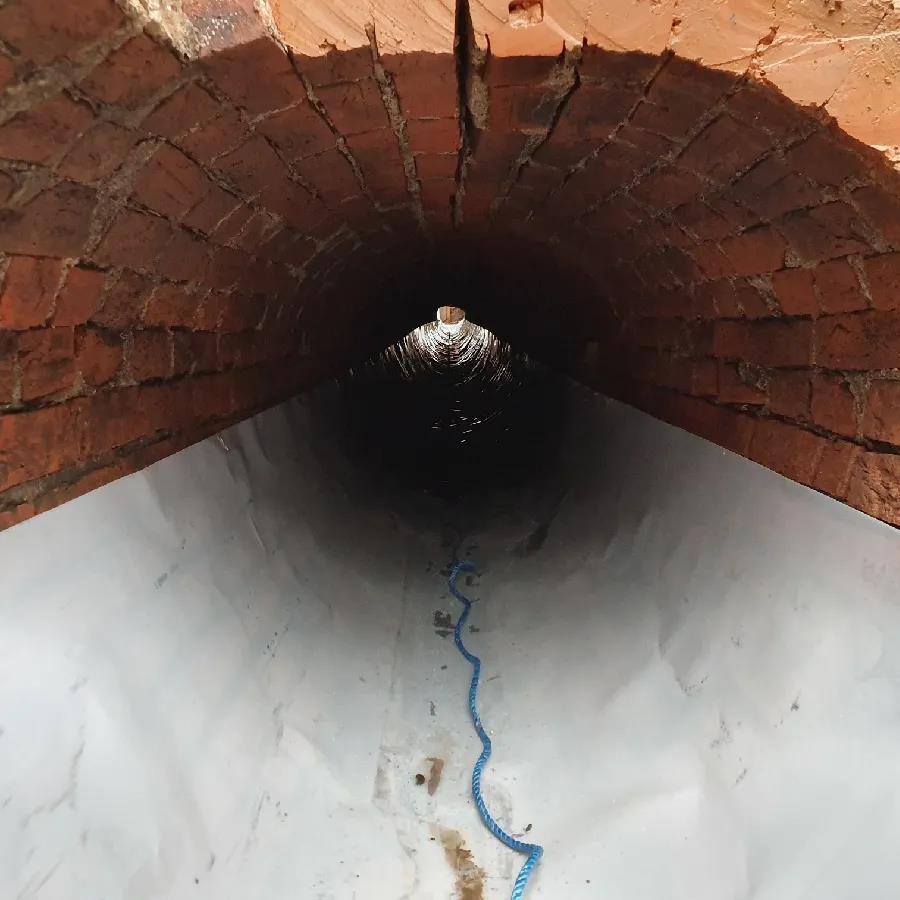

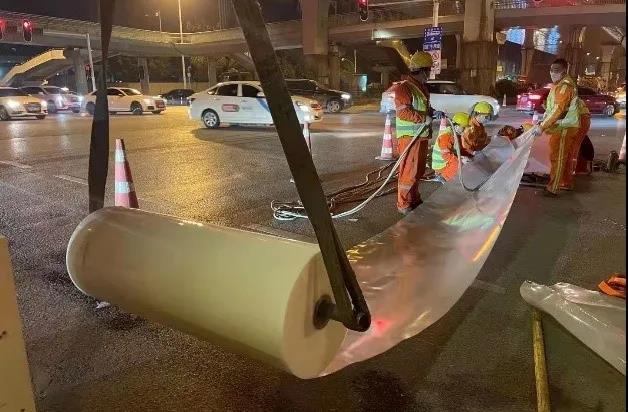

       为内衬软管铺好“地毯”(安装保护膜),从内衬软管拉出木箱至施工管道的另一端,都铺上一层安装保护膜,可以有效地避免地面或者管道底部的尖锐物体对外膜造成损坏。


       当然,也可以使用一些辅助设备,如下图所示:

       目前,在德国,现场施工时会使用以上这种先进的材料传输设备。

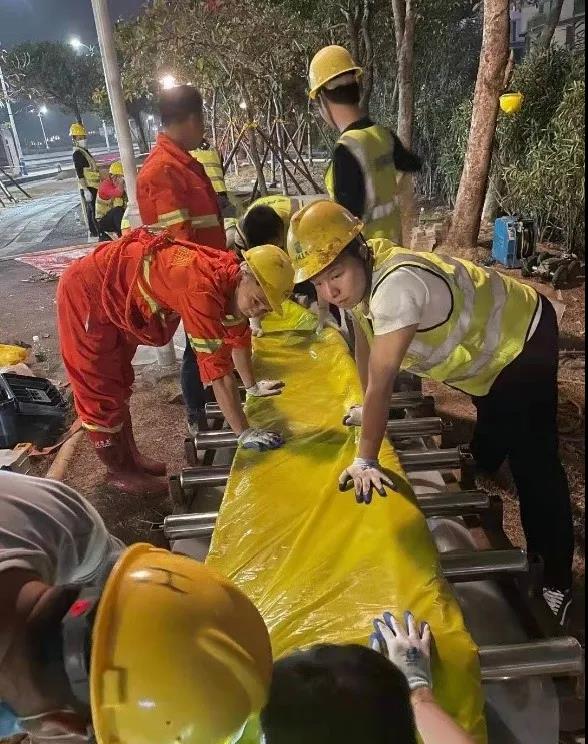

       但有时会受施工场地限制而无法使用,则可使用以下简易的滚轮传输设备来代替。






滚轮传输




注意:在地面使用滚筒输送设备将内衬材料拉入管道(管道内部还是需要铺上安装保护膜,避免管道底部的尖锐物对外膜造成损坏)。


Tips

虽然外膜可以有效的隔绝紫外光阻挡外部的水进入材料内部,但是仍然需要注意以下针对内衬材料的储存Tips:
