展商推介 | 南京管通携挖掏式管道疏通车亮相管网展

南京管通智能装备有限公司将于2021年10月13-15日亮相第八届中国国际管网展览会暨中国国际城市规划协会地下管线专业委员会2021年年会现场,诚邀您的莅临指导!

公司简介


南京管通智能装备有限公司是专业从事市政类专用车及设备研发、生产、销售和服务的装备公司。在借鉴和引进国际先进技术的基础上,充分发挥合资各方优势,陆续开发了疏通车、自装卸式垃圾车、清淤车、挖掏式管道疏通车、联合疏通车、吸污车、检测车、救险车、清淤机器人、清洗机等系列产品。


南京管通智能装备有限公司以“提供专业化的装备产品,满足行业独特的作业需求”为企业使命,以“成为市政专用装备行业的领先者”为目标,本着“好用、好养、好省 “三好核心价值理念,竭诚为市政行业提供专业的专用装备。


产品介绍

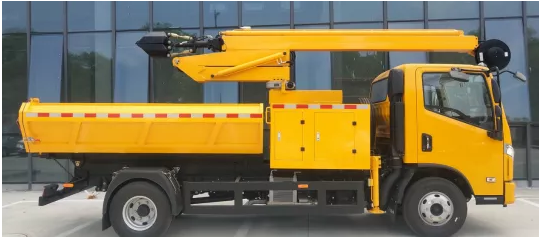

挖掏式管道疏通车(硬连接抓斗车)


一、产品概述

国内首家研发出单臂双旋转式挖掏式管道车,该车操作简便,作业效率高,故障率低。由单臂双旋转抓取吊机、污泥箱体、双速无线遥控控制系统、液压系统等。

挖掏式管道疏通车是用于清理城市下水道沙井中板结污泥抓取的专用车辆。该车配备专用单臂双旋转抓取吊机,工作时可直插入污泥内部抓取污泥,抓取后放到车上的污泥厢内,然后转运送到污泥处理地点。具有自卸功能的污泥车厢能方便地将污泥倒下,完成清理及转运工作,工作过程中路面始终保持清洁。整体操作简单,无复杂的操作步骤、顺序,简单培训即可上岗。

二、主要特点

1)专利技术单臂双旋转抓取吊机仅需一个动作即可进入工作状态,作业时只需要左右旋转与吊臂伸缩两个动作即可完成清淤作业,作业效率大大提高。

2)操作系统方法与传统清淤车通用,操作人员仅需简单培训即可上岗,操作简洁。

3)车厢钢板采用不锈钢制作,延长使用寿命,顶部采用半封闭式结构,能有效防止运输过程中淤泥外洒,使运输过程更安全、洁净。

4)车厢后门采用锁紧和密封机构,车厢具有自卸功能,能方便的将淤泥卸下,而在工作和运输过程中,路面始终保持清洁。

5)整车采用全液压驱动,通过操作无线遥控器可以实现双速动作,操作简易、方便、快捷,另外工具箱内配备简洁的手动近控面板,在所有电器设备全部失效情况下可采用收到应急收回方式收回,为操作提供多种选择,安全可靠。

6)采用四路同步油管收放机构,使油管工作和抓斗升降同步,保证了油管的安全使用。

7)360°双法兰面安装液压抓斗旋转马达,保证抓斗各个方位的抓取。

8)吊机轻量化设计,采用510合金钢板制作,伸缩臂单油缸+板式链设计,可靠性高。

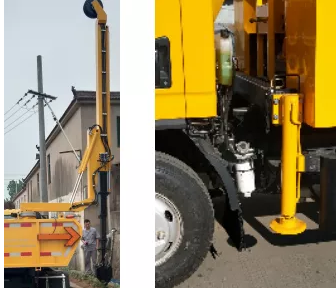

9)可伸缩液压支腿,保证作业稳定性。

10)高端单排国六气制动底盘,最大功率达125kw。

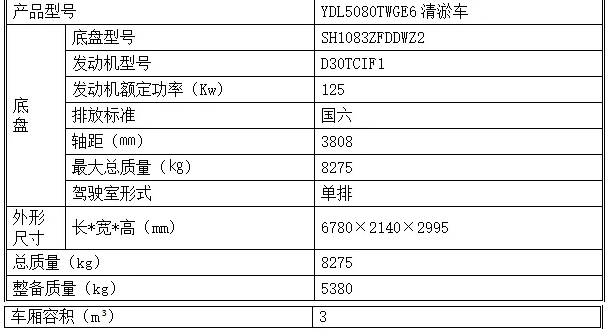

三、基本参数

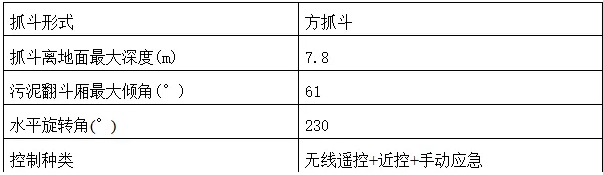

四、主要机构性能及技术参数


五、详细介绍

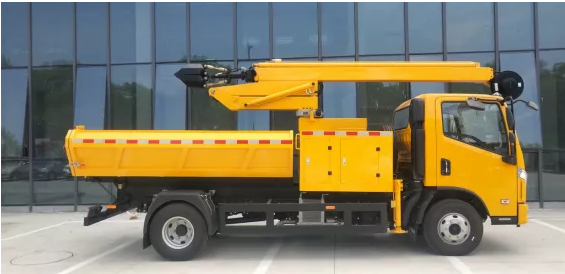

跃进牌国六气制动底盘,总质量8275kg,轴距3808mm,乘员3人,带空调、助力转向,云内D30TCIF1柴油发动机, 功率125KW,六档变速箱,整车长*宽*高:6780×2140×2995。

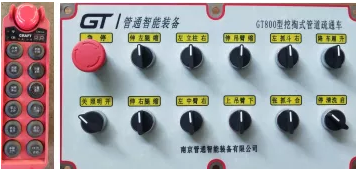

上控制系统采用全液压远程无线遥控,近控面板,手动机械三系统控制,确保能在任何情况下进行作业。并可采用智能控制模块,通过遥控器实现所有动作按键复用智能调速。

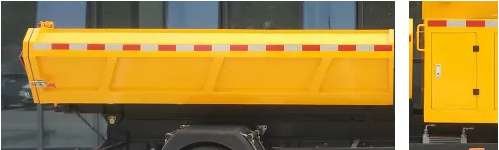

车厢钢板采用不锈钢制作,采用半封闭式结构,车厢为后卸式,后门采用自动锁紧开启机构,防止运输过程中淤泥外洒,污泥翻斗最大倾角61°,容积3m ³。配有一长条左右贯通工具箱,可以用来摆放各种作业工具。

专利技术单臂双旋转抓取吊机,两级回转支撑,一套翻转系统,一套伸缩系统,一套抓斗旋转系统,前配液压支腿。装备工作仅需一个动作即进入工作状态,定位简单,抓取作业仅需要一个旋转+一个伸缩即可一次抓取过程。无复杂操作步骤,一般操作人员仅需简单培训即可上岗作业。

吊臂前部装有照明灯,能为抓斗夜间作业提供照明。尾部箭头指向灯(LED灯)。
