建议收藏！管道非开挖修复技术工法详解，工法无最优，只有最适合！
背景

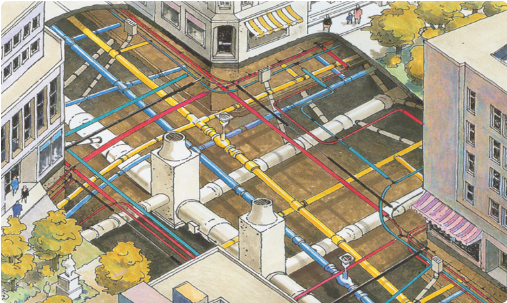

我国城镇地下排水管网规模巨大，总长度已突破120万公里，是城市重要的地下生命线。党和国家领导人高度重视市政管网安全，多部委相继出台政策，对市政管网灾害防控和智能运维提出重要批示与指导意见。
目前，在市政管网建设与运行维护中，已逐渐采用非开挖修复技术来避免城市道路“开膛破肚”现象的发生，从而减少对城市交通和周围居民生活的影响。非开挖是指采用不开挖或微分开挖的各类技术，敷设、修复和更换地下管线的技术总称。非开挖修复技术一般指的是对整段管道的更新或更换，不包含维抢修。
近几年，国家和行业就管道的非开完修复已经出台了相关的技术标准。目前，管道的非开挖修复方法主要有：

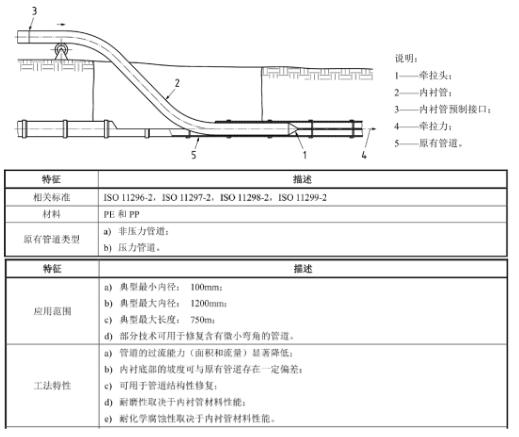

连续穿插法
连续穿插法（Sliplining）是一种将连续内衬管在直径保持不变的情况下置入原有管道内形成内衬的管道更新工法，它是一种用于管道结构性和非结构性非开挖修复的最简单的方法。
优点:
作为一种修复技术，穿插法不需要投资购置新的设备。
顶管/定向钻/等各类能提供拉力的非开挖设备都可以应用于穿插法修复中。
穿插法是修复压力或者重力管道最简单的方法。
穿插法可用于结构或者非结构修复的目的。
在管道工作状况下（不停输），可同时进行管道修复。
技术瓶颈:
绝大多数情况下都需要灌浆。
穿插法最大的缺点是导致管道过流面积的减小。
入口部分需要局部开挖满足PE管道的最小曲率。
修复后管道的性能受到PE管材质的限制。

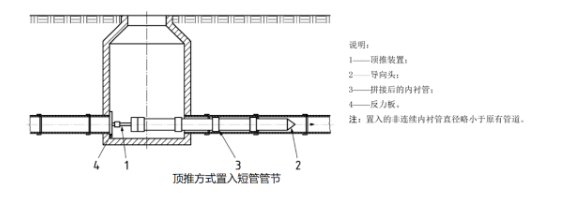

短管穿插法

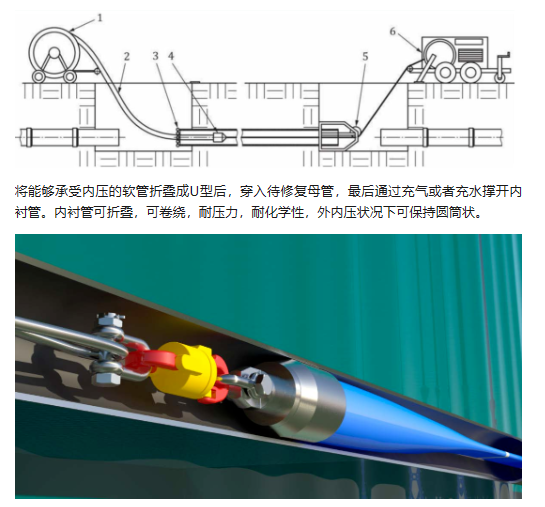

紧密贴合内衬法

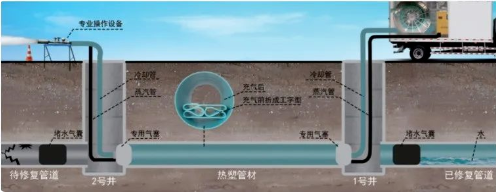

新的紧密贴合法：热塑成型内衬法。衬管现场预热软化后牵引置入待修管道内部，通过加热加压热塑成型，冷却后形成紧贴于原管道内壁。

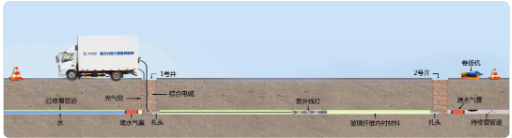

原位固化法
原位固化法（Cured-in-Place Pipe-CIPP）是指采用翻转或牵拉方式将浸渍树脂的软管置入原有管道内，固化后形成管道内衬的修复方法。按照软管进入原有管道的方式不同，可将CIPP分为翻转式和拉入式两种工艺。
目前该技术已经在世界40多个国家和地区得到广泛应用，尤其在欧美等发达国家更为普及，是现今所有非开挖管道修复工艺中使用最广泛的方法。软管的固化工艺目前包括：热水固化法、蒸汽固化法和紫外线固化法。原位固化法不需灌浆，施工速度快、工期短，修复后形成连续内衬管，表面光滑，有利于减小流量损失。

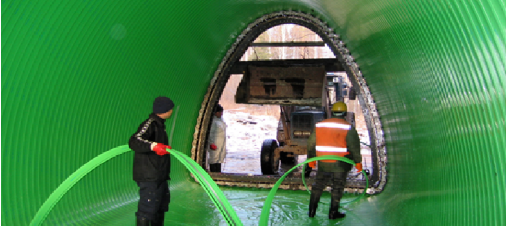

螺旋缠绕内衬法
通过缠绕机将带状型材在旧管道内螺旋旋转缠绕成一条新管。
带状型材两边的公母锁扣在螺旋旋转中互锁，使新管连续无缝。
当螺旋管缠绕完毕后，通过拉动预埋的钢线，将次级锁扣拉断，让新管开始径向扩张，紧紧地贴在原有管道的内壁上。
穿插软管内衬法
穿插软管内衬法使用圆织纤维增强的塑料软管，在安装后形成一个永久管道结构体或在流体压力下形成圆形，内衬软管与原有管道无粘结关系。
